电子织物强力测试仪
电子织物强力测试仪用于测试纺织品及其他多种材料的拉伸、压缩、弯曲、剪切、剥离等特性。
RF-UD10K采用高精度称重传感器、精密丝杆，保证测试的精度和重复性。
适用范围： 各种针织物、机织物、皮革、纸张等材料。
适用标准：
ASTM D434, ASTM D751, ASTM D1683, ASTM D2261, ASTM D2724, ASTM D3786, ASTM D3936, ASTM D4964, ASTM D5034, ASTM D5035, ASTM D5587, ISO 3033, ISO 9073, ISO 13934, ISO 13935, ISO 13936, ISO 13937, ISO 14704.1, GB/T 19976, GB/T 31888, GB/T 19082, GB/T 19083, GB/T 19976, GB/T 8688, GB/T 23318, GB/T 13772.2-2018, GB/T 13772.1-2008, GB/T 3917.2-2009, GB/T 3917.3-2009, GB/T 3917.4-2009, GB/T 3923.1-2013, GB/T 3923.2-2013, GB/T 23328-2009, GB/T 23314-2021, GB 2626-2019, GB/T 32610-2016, GB/T 13773.1-2008, GB/T 13773.2-2008, FZ/T 01030, FZ/T 01031, FZ/T 01085, FZ/T 60005, FZ/T 60006, FZ/T 70007, FZ/T 80007.1-2006, FZ/T 70006-2022, FZ/T 01034-2008, FZ/T 20019-2006, EN 149, JIS L1096等。
规格参数：

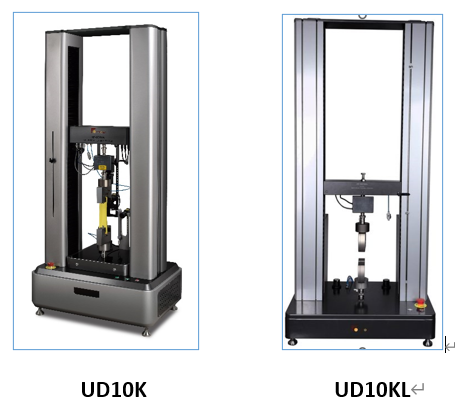

型号 | UD10K | UD10KL | ||
量程 | 10kN/1000kg/2000lbf | 10kN/1000kg/2000lbf | ||
龙门架宽度 mm | 400 | 400 | ||
横梁移动最大行程 （不包括夹具） | 1150 | 1150 | ||
力值传感器 | 10N,50N,100N,200N,250N,500N, 1kN,2kN,2.5kN,5kN,10kN | 10N,50N,100N,200N,250N,500N, 1kN,2kN,2.5kN,5kN,10kN | ||
测试速度范围 mm/min | 0.001-1000 | 0.001-1000 | ||
最大回复速度 mm/min | 0.001-1000 | 0.001-1000 | ||
位移分辨率 mm | 0.001 | 0.001 | ||
位移精度 mm | 0.01 | 0.01 | ||
力值精度 | 0.2% FS，分辨率0.1N | 0.2% FS，分辨率0.1N | ||
PC软件 | ■ | ■ | ||
夹具内置芯片，自动识别 | ■ | X | ||
高压、低压两种气压控制 | ■ | X | ||
力值传感器自动识别 | ■ | ■ | ||
RF-UCM01摄像头 | □ | X | ||
RF-UCM02摄像头 | □ | X | ||
UTF-PN01 中型气动夹具 | ■ | ■ | ||
外形尺寸： | 820x580x1720mm | 730x480x1580mm | ||
重量: | 155kg | 110kg | ||
备注：■---标配；□---可选，非标配； X---无此功能或配置
订购货号：
RF-UD10K 电子织物强力测试仪，双臂10kN
RF-UD10KL 电子织物强力测试仪，双臂10kN
RF-UCM01 摄像头01（用于监控夹面滑移）
RF-UCM02 摄像头02（用于监控测试过程）
UTF-PN01 中型气动夹具（标配）
UTF-PN02 轻量型气动夹具（选配）
UTF-PN03 单纱测试夹具（选配）
UTF-PN04 弹子顶破夹具（选配）
UTF-PN05 弹性回复测试夹具 L型（选配）
UTF-PN06 股纱测试夹具（选配）
气动夹具
型号 | UTF-PN01(常规) | UTF-PN02（轻型） | |
最大负载 | 5kN | 500N | |
订购货号 | UTF-PN01 | UTF-PN02 | |
夹面规格： | |||
25x25mm 贴橡胶皮 | UTJ-R1X1 | UTJ-D1X1 | |
25x50mm 贴橡胶皮 | UTJ-R1X2 | UTJ-D1X2 | |
25x75mm 贴橡胶皮 | UTJ-R1X3 | UTJ-D1X3 | |
25x100mm贴橡胶皮 | UTJ-R1X4 | N/A | |
R3x75mm 线接触夹面 | UTJ-RR3X75 | UTJ-DRR3X75 | |
夹面橡胶皮 （150x150mm） |
UTR-150X150 |
UTR-150X150 |
|
